Когда-то водозащита была экзотической фишкой японских смартфонов и китайских «бронефонов», но сейчас она есть практически в каждой новинке. Почти всегда водозащиту производитель заявляет с помощью кодов IP, например, IP65 или IP69. Давайте разберёмся, что это за коды. Статья будет состоять из двух частей: сначала я максимально просто расскажу, что значат коды, а потом мы погрузимся в детали, погружаться в которые на самом деле совсем не обязательно.
Максимально просто
Код состоит из двух цифр. Первая означает, насколько телефон защищён от попадания внутрь песка, пыли и других твёрдых предметов, а вторая — насколько защищён от попадания воды.
Вот что значат первые цифры:
- 0 - никакой защиты
- 1 - защита от проникновения предметов больше 50 мм
- 2 - защита от проникновения предметов больше 12,5 мм
- 3 - защита от проникновения предметов больше 2,5 мм
- 4 - защита от проникновения предметов больше 1 мм
- 5 - пыль может проникать, но в небольших количествах и без повреждения телефона
- 6 - пыль не может проникать вообще
- х - не тестировали (используется, чтобы обозначить отдельно водозащиту)
А вот что значат вторые цифры:
- 0 - никакой защиты
- 1 - вертикально капающая вода не может повредить телефон, когда он лежит горизонтально
- 2 - вертикально капающая вода не может повредить телефон, когда он лежит под небольшим наклоном
- 3 - опрыскивание водой не может повредить телефон
- 4 - брызги воды с любой стороны не могут повредить телефон
- 5 - слабая водяная струя с любой стороны не может повредить телефон
- 6 - мощная водяная струя с любой стороны не может повредить телефон
- 7 - погружение в воду на глубину до 1 м до 30 мин не может повредить телефон
- 8 - погружение в воду не может повредить телефон (длительность и глубину надо указывать отдельно)
- 9 - очень мощные водяные струи высокой температуры с любой стороны не могут повредить телефон
- 9К - очень мощные водяные струи высокой температуры с любой стороны не могут повредить телефон
- х - не тестировали
При этом прохождение более сильного теста не означает, что телефон обязательно пройдёт и более слабый. Корпус может быть защищён по IPx7 (погружение на 1 м до 30 мин), но не по IPx6 (мощная струя). Поэтому производители могут проводить несколько разных тестов и указывать их все, например: IP65/68/69.
фото: balifundiving.com
Таким образом, вот что значат самые популярные стандарты:
- IP54 — минимальная пылевлагозащита. Пыль может попасть внутрь, но не может сломать телефон. Также он не боится дождика, а вот даже пролить на него воду из стакана может быть фатально.
- IP65 — полная защита от пыли и довольно слабая — от воды. Стакан пролить уже можно, можно сходить с ним душ. Но плавать с ним нельзя.
- IP67 — полная защита от пыли и неплохая от воды. Небольшое плавание должен пережить.
- IP68 — полная защита от пыли и плавания в воде. Понятно, что нырять с телефоном глубоко не надо, но в целом «утопить» такой телефон непросто.
- IPx8 — то же самое про воду, а защиту от пыли вообще не тестировали.
- IP69/IP69K — полная защита от пыли и плавания в воде + по телефону можно лупить из шланга, в том числе горячей водой. Зачем? Не знаю. Но если вы хотите лупить по телефону из шланга, обязательно покупайте телефон с таким классом водозащиты, а не ниже.
фото: magnific.com
И ещё три важных замечания:
- вторая цифра IP означает защиту от чистой пресной воды. Солёная вода, соки и газировки, другие напитки, вода с мылом или моющим средством — всё это более агрессивные среды, и про защиту от них циферки IP не говорят вообще ничего;
- водозащита деградирует со временем, поэтому телефон, который вы купили с IP68, через пару лет может быть совсем не водозащищённым — защитные резинки засохнут и начнут пропускать влагу;
- наличие IP в характеристиках не означает, что на повреждения от воды и пыли распространяется гарантия. У большинства производителей — не распространяется. «Мы сделали водозащищённый смартфон, но если вдруг нет, то сами виноваты», — как бы говорят нам производители. И ничего тут не поделаешь.
Резинки на SIM-лотках (чёрные на примере) со временем перестают надёжно защищать от воды (фото: Джум) — Образцовая «водозащита без гарантий» от Google
Собственно, это всё, что нужно знать про IP при выборе смартфона. Теперь вы готовы перейти в наш скидочный Telegram-канал и, читая характеристики разных моделей, не перепутать минимальную защиту от брызг с защитой уровня бронефонов. А за тем, чтобы вы не переплатили, проследим мы:
Тем не менее, в этой простой версии без ответов остались очень многие вопросы. Кто проверяет водозащиту? Как именно устроены тесты? Чем отличается IP69 от IP69K? Есть ли какие-то другие стандарты? Не думаю, что это вам на самом деле интересно и не обижусь, если на этом месте закроете, но дальше будет инфа для тех, кто хочет реально во всём разобраться.
Что такое IP на самом деле?
Начну с того, что IP — это не какой-то сертификат, который какое-то агентство выдаёт за деньги. Это стандарт проведения испытаний, и испытать в соответствии со стандартом может любой желающий. Многие производители проводят эти испытания сами, а некоторые даже честно указывают этот момент в характеристиках. Бывают, конечно, исключения, когда производитель по каким-то причинам не хочет содержать свою лабораторию и проводит тестирование во внешней, но это редкость. Так что если кто-то затирает вам про «производитель решил сэкономить на IP-сертификации, так что он защищённый, просто без рейтинга», то вам просто врут. Никому ничего платить не надо, это не оценка камеры от DXOMark.
Но если производители тестируют сами, где гарантия, что они тестирует одинаково? Как раз стандарт эту гарантию и даёт — процедуры тестирования прописаны максимально детально, вплоть до указания того, какую именно пыль нужно использовать для проверки пылезащиты и с какой именно частотой нужно капать на устройство для проверки по IPx1. Сжульничать там практически невозможно. К тому же раз в несколько лет выходят обновления стандарта, закрывающие разные лазейки.

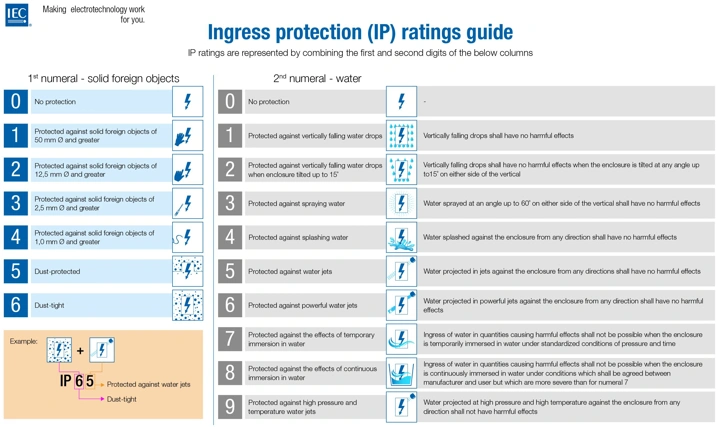

Официальная инфографика по IEC 60529. Инфографики ISO 20653 нету
А теперь готовьтесь к шизе. Я всё говорю про стандарт IP, но на самом деле это не один, а два стандарта. Есть IEC 60529, а есть ISO 20653. Каждый из этих международных стандартов определять, как проводить испытания уровней защиты электрических приборов и как присваивать им коды IPxx, но они отличаются друг от друга! Стандарт ISO 20653 ориентирован на электроприборы, используемые в составе транспортных средств, а IEC 60529 — универсальный стандарт, которым можно тестировать что угодно. Казалось бы, смартфоны всегда надо тестировать по IEC 60529, но на практике производители смартфонов иногда используют ISO 20653.
Стандарты отличаются и в деталях описания тестов (ISO 20653 больше заточен под автомобильные условия эксплуатации и в некоторых аспектах проще, а в некоторых — жёстче), и в самих наборах присваиваемых классов пылевлагозащиты. Причём, что интересно, и IEC 60529, и ISO 20653 определяют IP не как «две цифры», а как «две цифры плюс две необязательные буквы». Буквы эти настолько необязательные, что почти никогда не встречаются, но всё же иногда встречаются, в том числе у смартфонов, поэтому о них я тоже расскажу. Но сначала цифры.
Первая цифра, отвечающая за защиту от попадания твёрдых предметов:
- 0 - никакой защиты
- 1 - защита от проникновения предметов больше 50 мм
- 2 - защита от проникновения предметов больше 12,5 мм
- 3 - защита от проникновения предметов больше 2,5 мм
- 4 - защита от проникновения предметов больше 1 мм
- 5 - (только в IEC 60529) пыль может проникать, но в небольших количествах и без повреждения устройства
- 5K - (только в ISO 20653) пыль может проникать, но в небольших количествах и без повреждения устройства
- 6 - (только в IEC 60529) пыль не может проникать вообще
- 6K - (только в ISO 20653) пыль не может проникать вообще
- х - не тестировали
Вторая цифра, отвечающая за защиту от воды:
- 0 - никакой защиты
- 1 - вертикально капающая вода не может повредить устройство, когда он лежит горизонтально
- 2 - вертикально капающая вода не может повредить устройство, когда он лежит под небольшим наклоном
- 3 - опрыскивание водой не может повредить устройство
- 4 - брызги воды с любой стороны не могут повредить устройство
- 4K - (только в ISO 20653) брызги воды с высоким давлением с любой стороны не могут повредить устройство
- 5 - слабая водяная струя с любой стороны не может повредить устройство
- 6 - мощная водяная струя с любой стороны не может повредить устройство
- 6K - (только в ISO 20653) ещё более мощная водяная струя с любой стороны не может повредить устройство
- 7 - погружение в воду на глубину до 1 м до 30 мин не может повредить устройство
- 8 - погружение в воду не может повредить устройство
- 9 - (только в IEC 60529) очень мощные водяные струи высокой температуры с любой стороны не могут повредить устройство
- 9К - (только в ISO 20653) очень мощные водяные струи высокой температуры с любой стороны не могут повредить устройство
- х - не тестировали
Таким образом, в ISO 20653 по сравнению с IEC 60529 есть дополнительные классы IPx4K и IPx6K с высоким давлением воды, а IP5x, IP6x и IP9x переименованы в IP5Kx, IP6Kx и IPx9K. При этом есть, конечно, и небольшие отличия внутри каждого класса, как я уже писал. Теперь давайте поговорим о буквах (K в кодах ISO 20653 буквой не считается, для них "9К" это одна цифра). Буквы, напомню, необязательные, и позволяют немного уточнить класс защиты.
Первая буква используется только со стандартами IP0x/1x/2x/3x/4x и позволяет указать, что помимо произвольных предметов нужного размера внутрь устройства не могут попадать ещё и специфические предметы:
- A - защита от попадания обратной стороны ладони
- B - защита от попадания пальца
- C - защита от попадания инструментов
- D - защита от попадания проволоки
Вторая буква указывает на особенности проведения испытания:
- H - (только в IEC 60529) испытание проводилось по правилам для высоковольтного оборудования
- M - подвижные части двигались во время испытания (касается только водозащиты, т.е. второй цифры)
- S - подвижные части не двигались во время испытания (касается только водозащиты, т.е. второй цифры)
- W - (только в IEC 60529) испытание проводилось при нестандартных погодных условиях (должны быть оговорены отдельно)
Понятно, что буквы A/B/C/D к смартфонам едва ли применимы. Конечно, любой производитель может сказать «а у нас не просто IP48, а IP48B», и это типа будет звучать круто (и абсолютно честно: едва ли вы сможете засунуть палец в смартфон), но так никто не делает. Буква H тоже смартфонов не касается, как и буква W (всё-таки смартфоны тестируют в лабораториях, и погода на тесты не влияет). Кажется, что буквы M и S тоже ни при чём, но это не так. Я помню как минимум один случай, когда производитель смартфона заявил IP65M — это был Honor X9c. Из подвижных частей у него только кнопки питания и блокировки, то есть Honor отдельно подчеркнула, что слабая водяная струя (IPx5) не может повредить смартфон, даже если вы будете поливать его и одновременно нажимать на кнопки. Бред какой-то, но стандартом такое предусмотрено. Причём не одним, а обоими — M и S есть и в IEC 60529, и в ISO 20653.

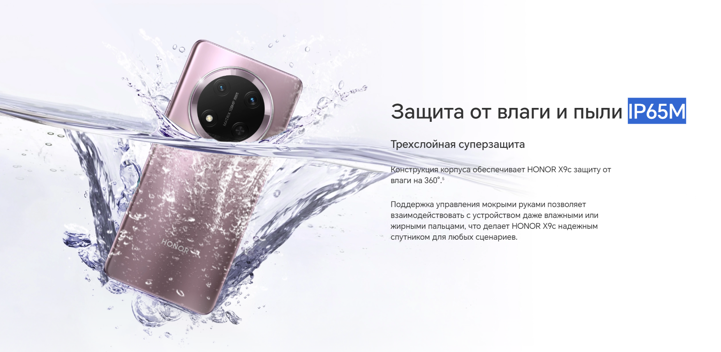

Honor X9c — кажется, единственный смартфон с IPxxM
Самый внимательный читатель может сейчас задать вот такой вопрос: IP6x есть только в IEC 60529, а IPx9K — только в ISO 20653. Откуда тогда берутся смартфоны с IP69K? И тут мы открываем новый пласт безумия: национальные версии стандартов. Подробно я на них останавливаться не буду, перечислю только три, которые нам хоть чем-то интересны.
- ГОСТ 14254, Россия. Практически точная копия IEC 60529. Упоминаю только потому, что это наше родное, отечественное.
- DIN 40060-9, Германия. Устаревший и отменённый уже стандарт, ставший основой для ISO 20653. Интересен тем, что там были коды пылезащиты и IP5x/IP6x, и IP5Kx/IP6Kx. Чем они отличаются, не знаю. Но это единственный стандарт, в котором был код IP69K. А поскольку именно немцы первыми придумали тест очень мощными водяными струями высокой температуры (в IEC 60529 тот же IPx9K появился под именем IPx9 намного позже, причём с минимальными изменениями, просто убравшими автомобильную специфику), первые бронефоны понтовались именно соответствием DIN 40060-9. Так и прижилось использование кода IP69K, которого нет ни в каких современных стандартах.
- JIS C 0920, Япония. Тоже копирка IEC 60529, как и российский стандарт. Но есть нюанс: стандарт обновился до актуальной версии IEC 60529 всего несколько месяцев назад, а до этого не менялся 23 года (!!!). Поэтому теста IPx9 там до недавнего времени не было — как я уже говорил, в IEC 60529 он появился недавно. А поскольку японские компании подчиняются японским законам и тестируют смартфоны на соответствие японским стандартам, смартфонов с IP69 у Sony/Sharp до сих пор и нет — просто потому что ещё несколько месяцев назад у них не было такого стандарта.
Вот теперь вы знаете об IP действительно всё. Довольны?
IP — слишком сложно. Есть ли альтернативы?
Нет.
Ну, если серьёзно, парочка других стандартов есть. Водозащиту можно мерить атмосферами, как принято в часовом деле. Из часового дела такой подход перекочевал в характеристики некоторых умных часов, но смартфонам водозащиту в атмосферах не заявляют почти никогда. Надо отметить, что водозащита в атмосферах — тоже нетривиальная величина, и если однажды производители смартфонов начнут мериться этим параметром, мы о нём поговорим.
Второй аналог — американский стандарт NEMA. Он определяет 21 тип защиты корпусов от разных невзгод, и некоторые из этих типов близки к уровням IP. Например, NEMA 2 — это почти то же самое, что IP22, NEMA 6 похож на IP68, а NEMA 12 — почти то же самое, что IP54. Но этот стандарт настолько странный и непоследовательный, что даже американские производители — Apple и Google, например — указывают в характеристиках только IP и никогда не указывают NEMA.
Вместо заключения
Если вы зачем-то дочитали до конца, то теперь вы точно во всех деталях знаете про классы водозащиты и точно сможете понять по характеристикам, какой именно уровень защиты заявлен в описании смартфона. А ссылки на описания выгодных для покупки смартфонов собраны в нашем скидочном Telegram-канале:
